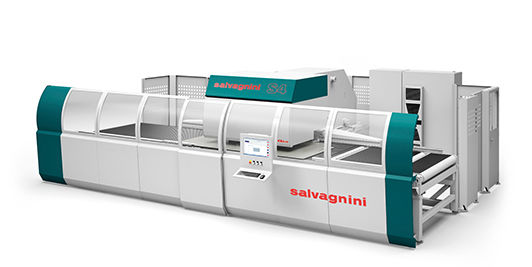

Salvagnini S4Xe.30
Производительность, гибкость, эффективность: три преимущества центра пробивки и резки S4
Центр пробивки и резки S4 Сальванини обеспечивает высокую производительность и эффективности процесса.
S4 - очень гибкая, высокопроизводительная и автоматическая система, которая обеспечивает наиболее эффективное управление материалом отсутствием обрезков при захвате и минимизацией брака.
Центр пробивки и резки S4 является также отличным решением, работая в технологической линии с панелегибами P4.
Благодаря усовершенствованной технике контроля и цифровому протоколу передачи данных этот станок проявляет высокую точность и скорость движений, гарантируя удивительное качество продукции.
ГОЛОВКА МУЛЬТИПРЕССА
Единая конструкция и безостановочная смена инструмента.Головка мультипресса запатентована компанией Сальванини (Salvagnini). Имеет матричную конструкцию, в которой все места заняты необходимыми для производства инструментами.
Для смены инструмента не нужно останавливать работу, не требуются никакие автоматические устройства для переналадки, так как инструменты всегда доступны. Такая особенность снимает необходимость в выполнении движений по перемещению листа к активному инструменту.
Данная функция наделяет установку S4 несравнимыми преимуществами в плане времени цикла и износа инструментов.
ВСТРОЕННЫЕ ПРЕСС-НОЖНИЦЫ
Сведение брака к нулю, сбалансированное комплектное производство.Прилегающие комбинированные пресс-ножницы не имеют себе аналогов на рынке. Данный механизм встраивается в головку мультипресса в виде единой конструкции, создавая сверхкомпактную многофункциональную систему с высокой производительностью и эффективностью. Состоит из двух автономных 500 мм ножей, расположенных под прямым углом друг к другу. Ножи подвижны, оснащены прижимными балками, позволяют выполнять резы любой длины, как по оси X, так и Y.
МАНИПУЛЯТОР
Автоматический контроль линейных изменений, сокращение времени цикла.Запатентованный компанией Сальванини (Salvagnini) манипулятор перемещается по направляющим, которые крепятся к нижней части C-образной конструкции, что обеспечивает высокоточное позиционирование. Состоит из легкого симметричного подвижного органа с 9 зажимами и 9 механическими упорами для эффективного центрирования и надежного выполнения технологического процесса. Длинный ход составляет 3030 мм и позволяет работать без перезахвата с листами, размеры которых достигают 3024 мм: это, в свою очередь, несравнимо повышает производительность и точность обработки.
| Технические характеристики | ||||||
| Максимальные размеры листа | (мм) | 3048 x 1650 | ||||
| Максимальная диагональ листа | (мм) | 3466 | ||||
| Минимальные размеры листа | (мм) | 370 x 300 | ||||
| Пробивка | ||||||
| Технология | многопрессовая головка | |||||
| Время смены пробивного инструмента (с) | 0 (каждый инструмент готов к использованию в любой момент) | |||||
| Возможность одновременного включения двух и более инструментов | Да | |||||
| Максимальная толщина материала (мм) | ||||||
| алюминий предел прочности 265 Н/мм2 | 38500 psi | 5.0 | ||||
| сталь предел прочности 410 Н/мм2 | 59500 psi | 3.5 | ||||
| нержавеющая сталь предел прочности 610 Н/мм2 | 87000 psi | 2.0 | ||||
| Минимальная толщина материала | (мм) | 0.5 | ||||
| Тип многопрессовой головки | H2 | H3 | H4 | H5 | H6 | |
| Макс. число пуансонов в головке | 76 | 96 | 72 | 64 | 84 | |
| Резка | ||||||
| Технология | независимая или одновременная резка по осям X и Y | |||||
| Регулировка зазора между ножами | автоматическая | |||||
| Длина режущих лезвий X x Y | (мм) | 500 x 500 | ||||
| Максимальная толщина материала: | ||||||
| алюминий предел прочности 265 Н/мм2 | 38500 psi | 5.0 | ||||
| сталь предел прочности 410 Н/мм2 | 59500 psi | 3.5 | ||||
| нержавеющая сталь предел прочности 610 Н/мм2 | 87000 psi | 2.0 | ||||
| Минимальная толщина материала | (мм) | 0.5 | ||||
| Динамика | ||||||
| Максимальная скорость: | ||||||
| Ось X | (м/мин) | 132 | ||||
| Ось Y | (м/мин) | 96 | ||||
| Скорость при одновременном перемещении по обеим осям | ((м/мин) | 163 | ||||
| Максимальное ускорение: | ||||||
| Ось X | (м/с2) | 30 | ||||
| Ось Y | (m/s2) | 15 | ||||
| Энергопотребление | ||||||
| Энергопотребление цикла | (кВт) | 21.6 | ||||
| Энергопотребление в режиме ожидания | (кВт) | 0.7 | ||||
