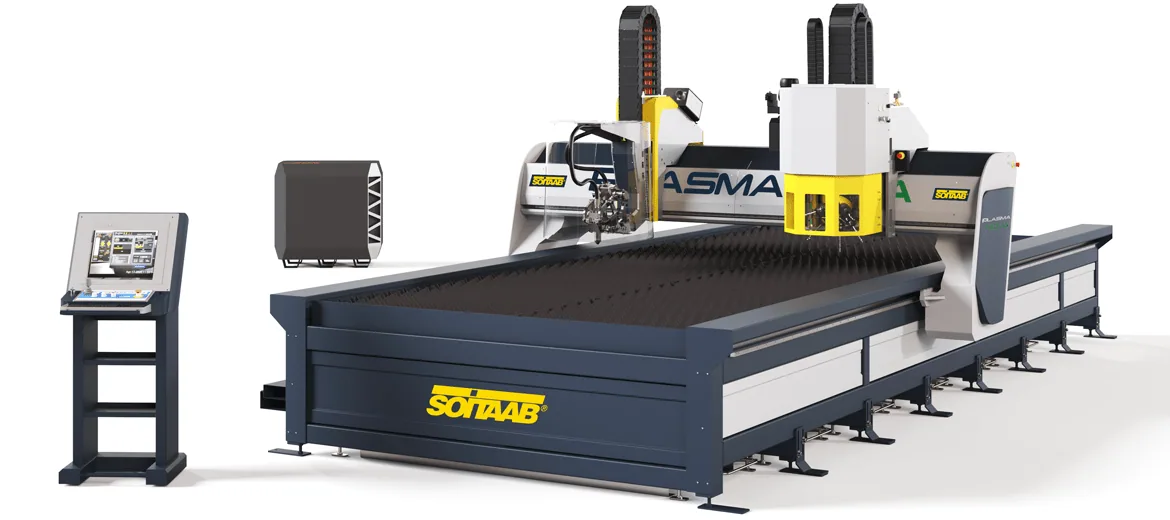

SOITAAB PLASMAtech Plasma NOVA
Мощный промышленный комплекс автоматической плазменной резки для выполнения самых ресурсоемких задач по раскрою листового металла.
- Исключительная жесткость конструкции и точность позиционирования Высокая точность раскроя достигается за счет жесткого сварного портала, высокоточных направляющих и двойных бесщеточных приводов с продольным портальным контролем (gantry-система). Важнейшая особенность конструкции — полностью независимый раскройный стол, который отделен от направляющих станка. Это исключает передачу вибраций, механических нагрузок и температурных деформаций от нагретого металла на координатную систему.
- Интуитивно понятное управление через интерфейс S.H.M.I. Фирменное программное обеспечение S.H.M.I. (Soitaab Human Machine Interface) с 15-дюймовым сенсорным экраном разработано специально для того, чтобы максимально упростить работу. Интуитивный интерфейс позволяет даже оператору с минимальным опытом быстро и безошибочно освоить станок и использовать весь его технологический потенциал с первых дней запуска.
- Гибкая интеграция технологий и модульность Оборудование предлагает непревзойденные возможности кастомизации под задачи бизнеса. Например, старшая модель линейки (Plasma NOVA) является единственным решением на рынке, позволяющим объединить на одном портале плазменную резку, кислородный резак, головки для сверления и нарезания резьбы, системы снятия фасок (bevel head) и до 5 различных видов маркировки деталей.
- Высочайшие стандарты безопасности и экологичности Безопасность оператора обеспечена комплексной системой защиты: от лазерных сканеров безопасности и физических бамперов до специальных силиконовых шторок, поглощающих вредное ультрафиолетовое излучение плазмы. Чистота воздуха в цеху поддерживается встроенной системой зонального дымоудаления. Специальные заслонки вытяжных каналов открываются автоматически непосредственно под зоной, где в данный момент происходит резка, эффективно отводя газы и пыль.
| Характеристика | Значение |
|---|---|
| Максимальная скорость позиционирования | 70 м/мин |
| Ход суппорта по оси Z (вертикальный) | 300 мм |
| Точность позиционирования (повторяемость) | ±0,5 мм/м |
| Конструкция станины | Массивная трубчатая сварная станина, фрезерованная за один технологический установ на портальном обрабатывающем центре |
| Конструкция портала | Высокопрочная сварная балка, рассчитанная на установку нескольких различных кареток |
| Интерфейс и ЧПУ | Soitaab CNC с фирменным интерактивным сенсорным управлением S.H.M.I. (15 дюймов) |
| Механика движения | Двойной бесщеточный привод по оси X (gantry-контроль), косозубая передача «шестерня-рейка» с зубьями вниз для полной защиты от пыли |
| Раскройный стол | Полностью независимый от направляющих модульный стол с автоматической зональной вытяжкой газов и боковыми контейнерами для шлака |
| Суппорт и контроль высоты | Контроль высоты AVC (по напряжению дуги), контактная/омическая система TAG для начального поиска листа; магнитная защита от соударения |
| Комплексная безопасность | Силиконовые шторки защиты от УФ, 2 лазерных сканера безопасности, 4 бампера на торцах каретки, фотобарьеры |

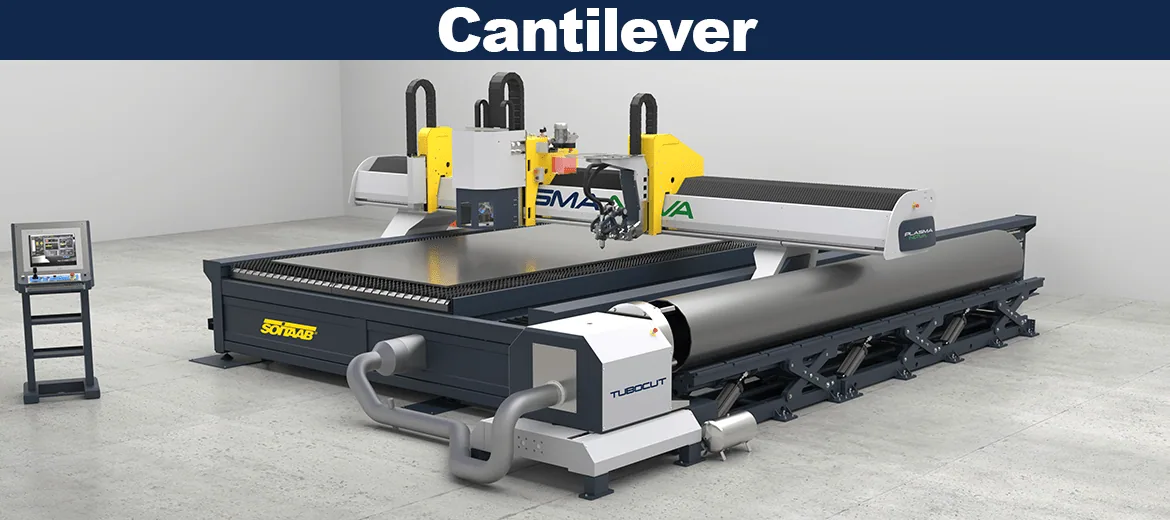

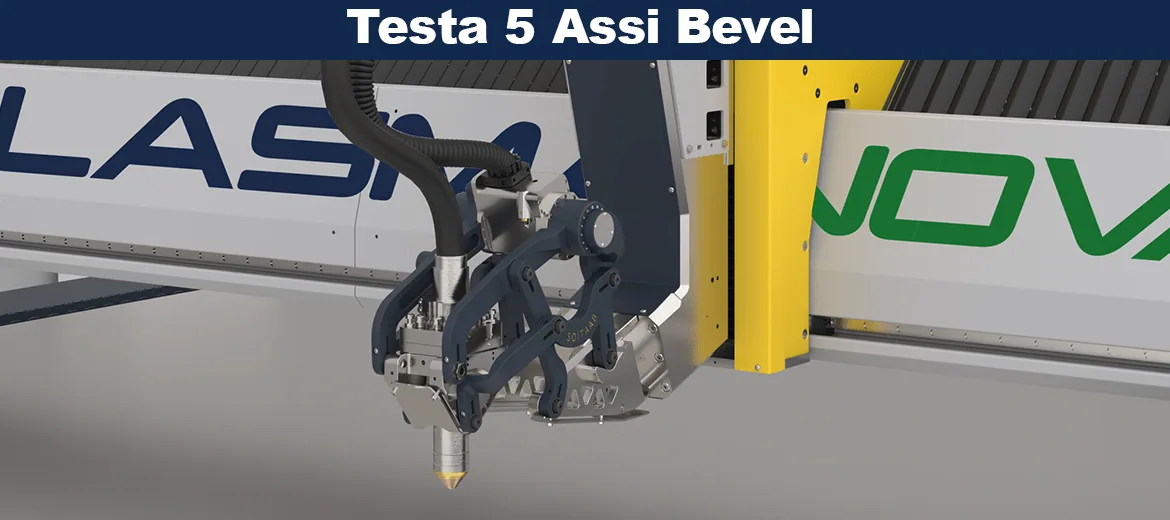

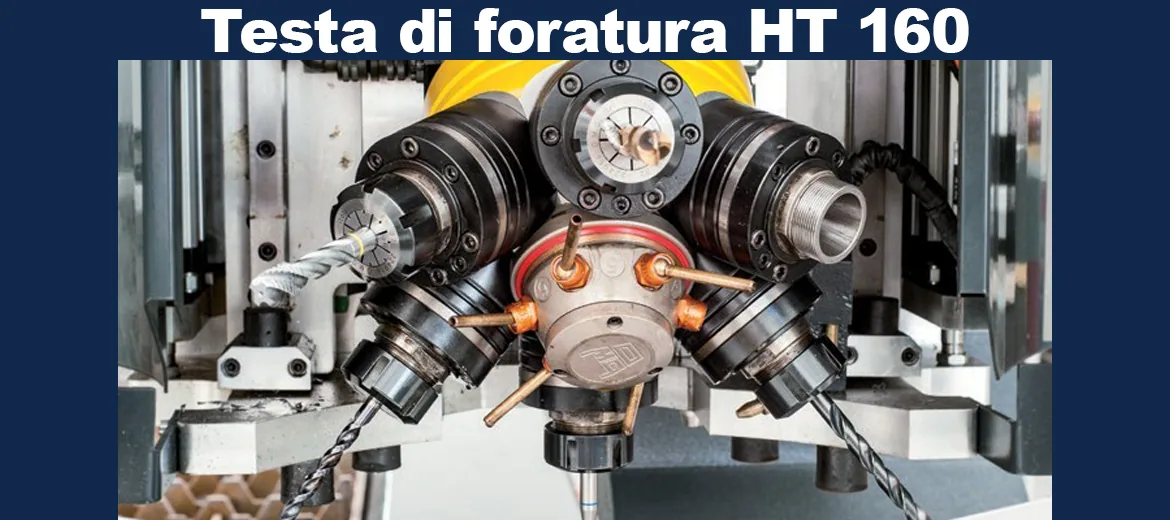

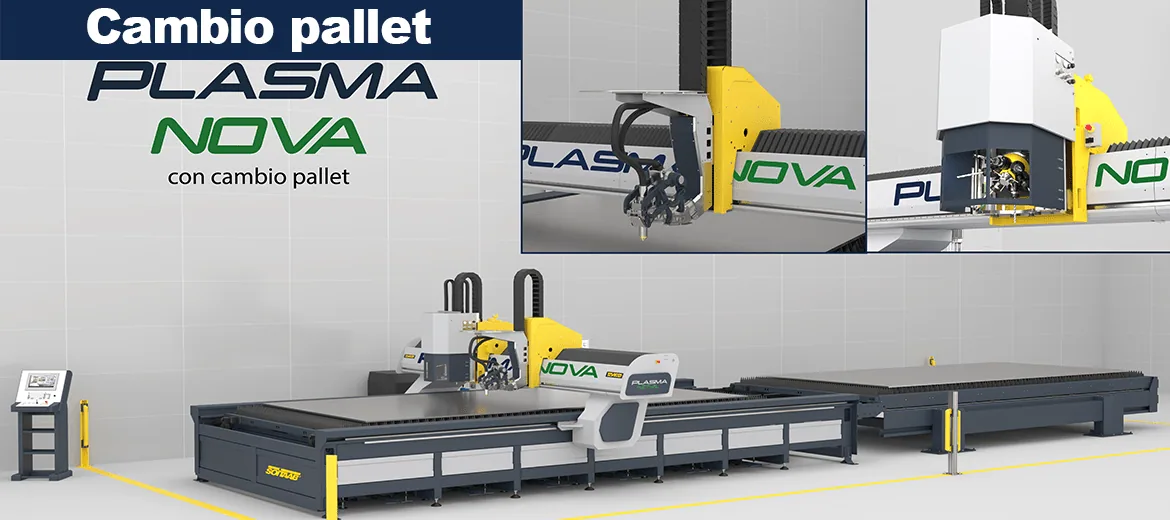

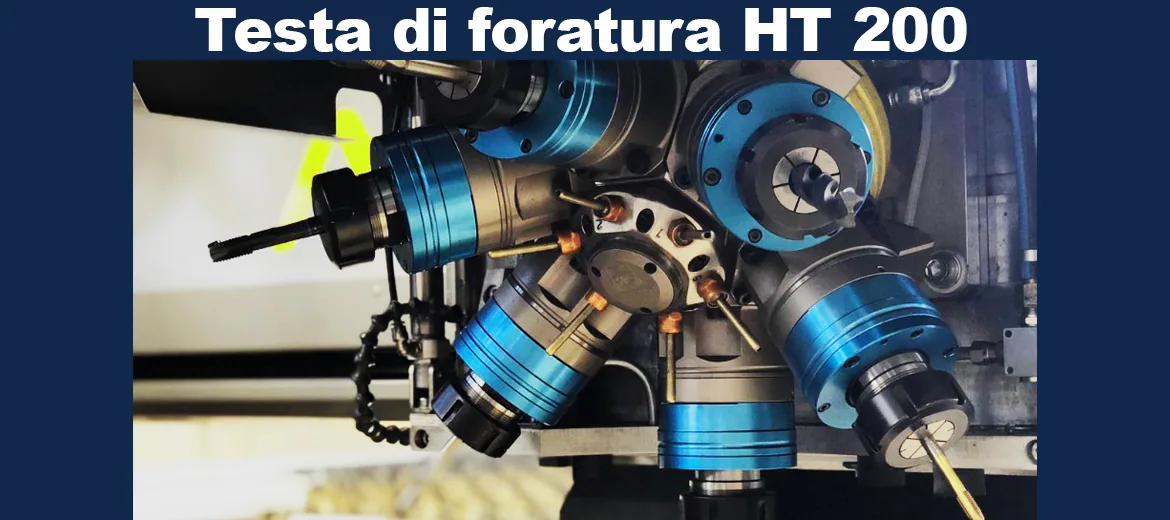

| Интегрируемые технологии и опции | • OFC: каретка газокислородного резака для толщин до 150 мм • Револьверная головка для сверления/нарезки резьбы: HT160 (6 позиций ER32, до Ø20 мм/M16) или HT200 (6 позиций ER40, до Ø30 мм/M24) • Плазменная 3D-головка для фасок (Bevel Head) • Маркировка MDS: фломастер (PMT), плазма (PLM), пневмоигла (PNM), фреза (RMT) или каплеструйная печать (INKM) • T.C.T. Tubocut: автоматическая резка труб Ø60-600 мм с синхронизированным патроном и подъемником • Система автоматической смены паллет |
- NOVA 20x40 (2.0 х 4.0 м): база 2700 x 5750 мм; ширина портала 3350 мм
- NOVA 20x60 (2.0 х 6.0 м): база 2700 x 8000 мм; ширина портала 3350 мм
- NOVA 20x80 (2.0 х 8.0 м): база 2700 x 10250 мм; ширина портала 3350 мм
- NOVA 25x60 (2.5 х 6.0 м): база 3200 x 8000 мм; ширина портала 3850 мм
- NOVA 25x80 (2.5 х 8.0 м): база 3200 x 10250 мм; ширина портала 3850 мм
- NOVA 25x120 (2.5 х 12.0 м): база 3200 x 13600 мм; ширина портала 3850 мм
- NOVA 30x60 (3.0 х 6.0 м): база 3700 x 8000 мм; ширина портала 4350 мм
- NOVA 30x80 (3.0 х 8.0 м): база 3700 x 10250 мм; ширина портала 4350 мм
- NOVA 30x120 (3.0 х 12.0 м): база 3700 x 13600 мм; ширина портала 4350 мм
SOITAAB — итальянская промышленная группа и признанный международный лидер в сфере разработки и производства высокотехнологичных станков с ЧПУ для термической резки (плазменной, газокислородной, гидроабразивной и лазерной), а также промышленных ленточных пил. Компания уже много лет успешно поставляет оборудование на все континенты. Деятельность предприятия сертифицирована по стандарту ISO 9001, а на самой фабрике в Милане действует постоянная демонстрационная площадка, где заказчики со всего мира могут провести реальные тестовые резы перед покупкой.
