Lantek Flex3D Steelwork

Простое и гибкое проектирование

Lantek Flex3D Steelwork обеспечивает 3D CAD/CAM-проектирование и обработку стандартных профилей, включая двутавры, швеллеры, уголки, H- и T-образные профили, а также квадратные и круглые трубы. Автоматические и полуавтоматические функции программного обеспечения 3D-нестинга позволяют максимально эффективно использовать материал и оптимизировать управляющие программы ЧПУ с помощью технологии контроля столкновений, обеспечивая безопасную и эффективную работу на самых разных станках: пилах, сверлильных, пробивных и резьбонарезных станках, а также на установках маркировки, газокислородной и плазменной резки.

Технические характеристики

Lantek Flex3D Steelwork — система, основанная на технологии баз данных. Это избавляет от необходимости многократно вводить одни и те же данные при создании сечения балки или трубы. Параметрическая технология системы позволяет пользователю выбрать базовую деталь и изменить ее параметры по мере необходимости. В результате обеспечивается полное управление различными профильными изделиями, которые всегда быстро доступны в файлах.
Хотя Lantek Flex3D Steelwork может использоваться как самостоятельный продукт, его возможности раскрываются в полной мере при интеграции с программными системами Lantek Manager и Lantek Integra Management (MES/ERP). Эта интеграция охватывает функции от уровня коммерческих предложений (заказов или проектов) до выполнения заказов и управления производственным потоком, включая потребность в материалах, управление резервированием, закупки и контроль затрат. Система обеспечивает полную прослеживаемость.

Импорт DSTV, SAT и CAM

Lantek Flex3D Steelwork импортирует данные, созданные ведущими CAD-системами для металлоконструкций, в форматах DSTV, SAT и CAM. Система преобразует файлы DSTV, SAT и CAM в собственный формат Lantek Flex3D, что позволяет пользователю легко вносить изменения. Кроме того, модуль импортирует различные свойства файла, такие как материал, количество и толщина, — все это упрощает подготовку к резке.

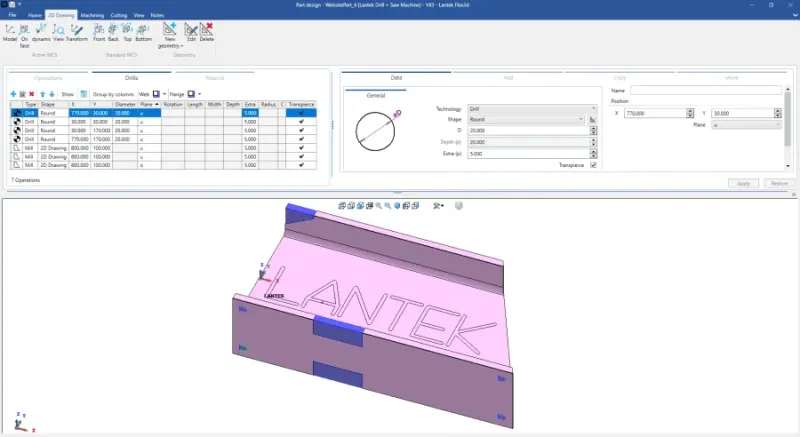

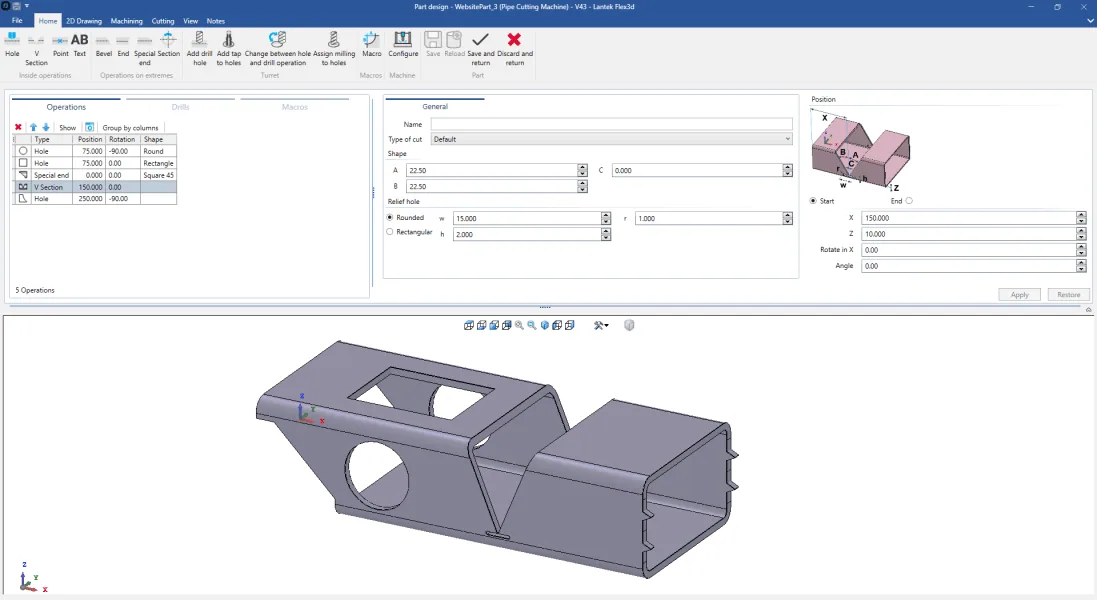

Возможности проектирования

Lantek Flex3D Steelwork не только выполняет базовые операции, такие как сверление, прорезка пазов, маркировка и пиление, но и создает операции прорезки пазов по геометрии, импортированной из 2D-модуля Lantek, а также импортирует файлы таких форматов, как DXF. Lantek Flex3D Steelwork выполняет следующие операции:

• Автоматическое и полуавтоматическое сверление, нарезание резьбы и прорезка пазов вдоль профиля (любые отверстия и/или шаблоны отверстий)
• Автоматические и полуавтоматические операции резки (плазменная, газокислородная резка, пиление или рубка)
• Автоматические инструменты для нанесения текста и контуров (надписи, маркировка контуров, плазма)
• Макросы резки с параметрическими операциями для любой 5- или 6-осевой режущей головки (скос кромок)
• Сохранение обработки вдоль сечения балки или трубы с привязкой к соответствующему профилю для удобного изменения

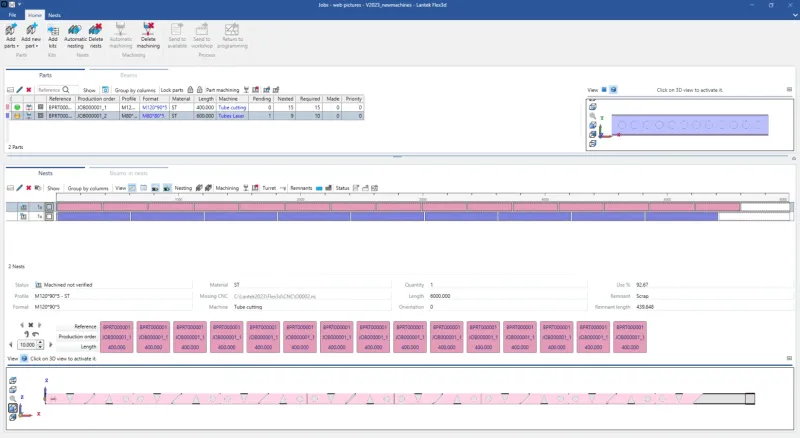

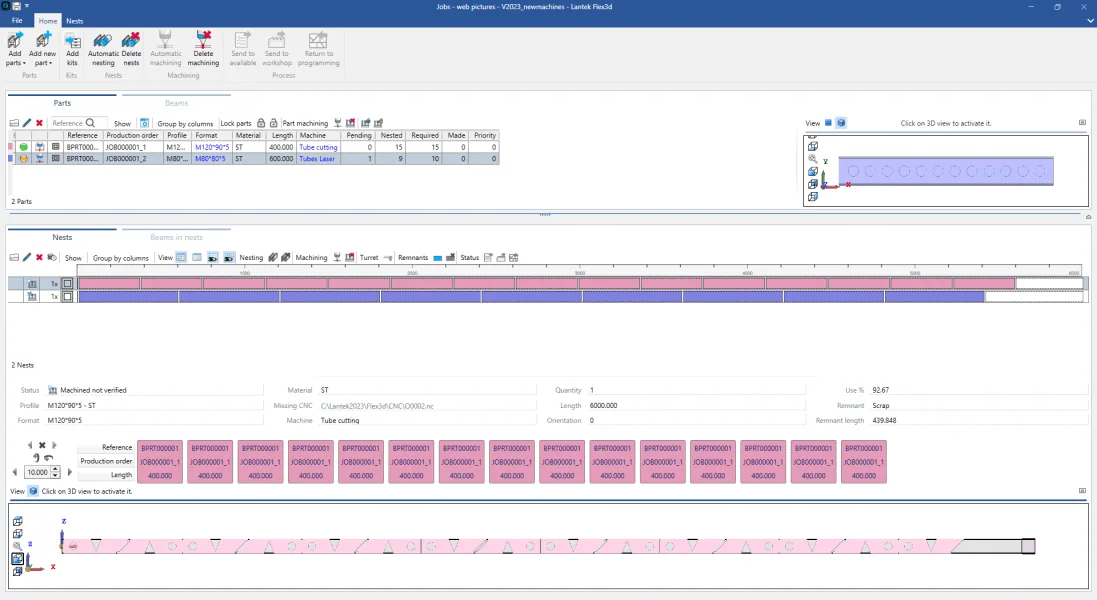

Оптимизация и профилирование

Lantek Flex3D Steelwork позволяет пользователю получить оптимизированную траекторию обработки профиля и сгенерировать файл ЧПУ для станка.
Дополнительная оптимизация достигается за счет автоматического импорта профилей со склада или расчета потребности в поставках.
Lantek Flex3D Steelwork предлагает инструменты, которые автоматически обнаруживают и устраняют столкновения, а также позволяют вносить изменения вручную.
Для удобства пользователя также предусмотрен ряд отчетов и технологических форм.

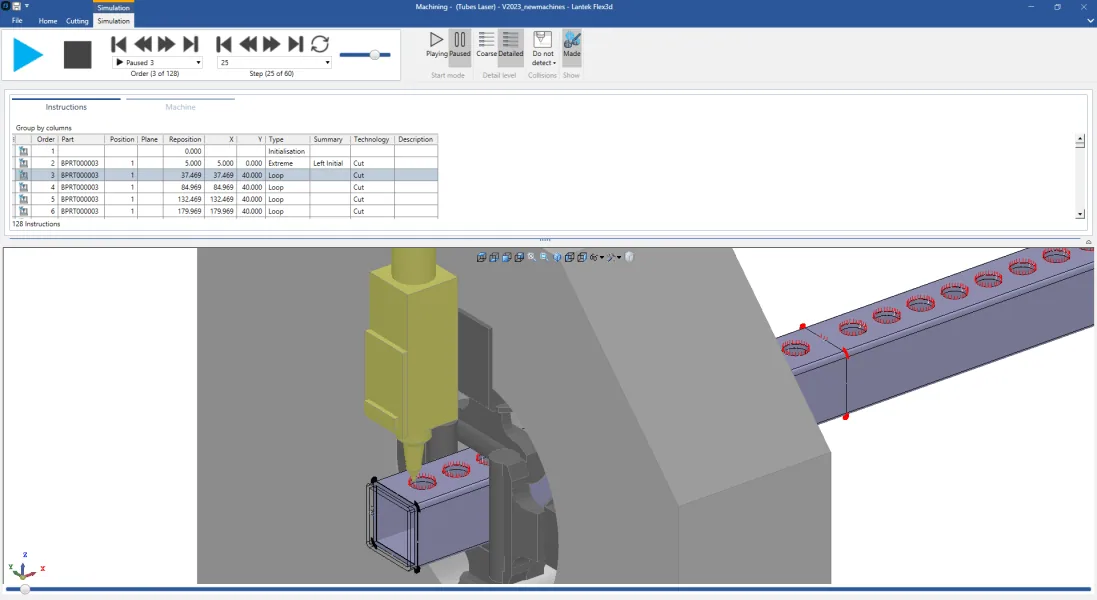

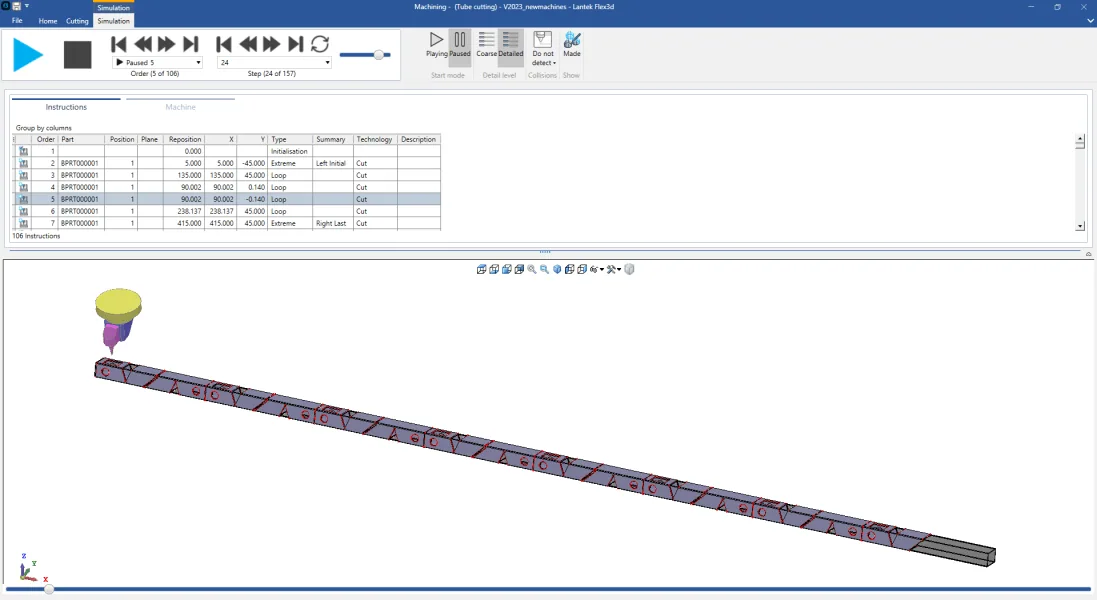

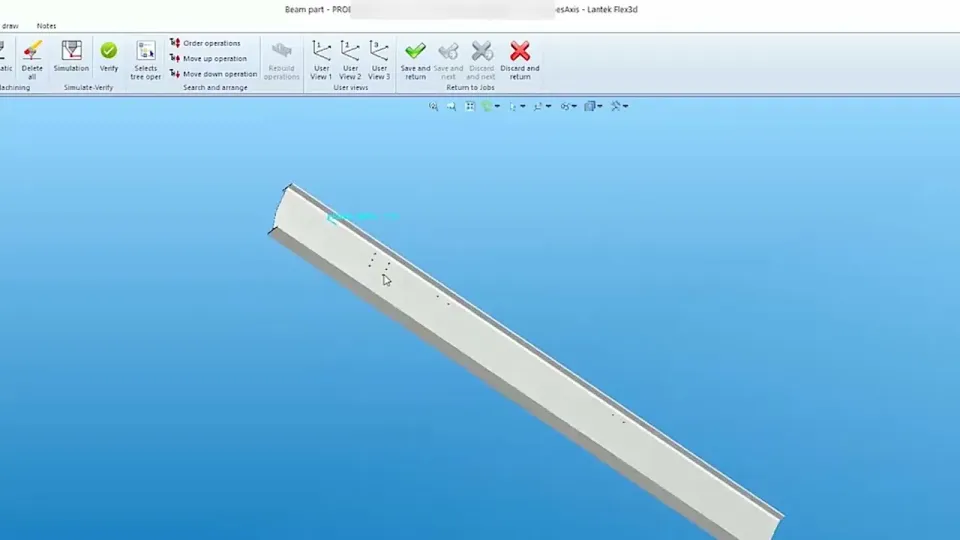

Симуляция резки профилей

Lantek Flex3D Steelwork позволяет пользователю смоделировать любую операцию обработки — сверление, пробивку, рубку или нарезание резьбы. Если результат симуляции устраивает пользователя, Lantek Flex3D Steelwork автоматически генерирует файл ЧПУ для станка, и пользователь может просмотреть эти данные в той же среде. Как видно на иллюстрациях, моделируются все операции обработки и траектория режущей головки (плазменной или газокислородной). При обнаружении столкновений пользователь может исправить их, остановив симуляцию и скорректировав траекторию.
Во время симуляции пользователь видит все параметры резки и может масштабировать изображение, а также позиционировать вертикальную и горизонтальную оси на профиле. Просмотр полностью интерактивен: доступны пошаговый режим, перемотка вперед и назад.
