Ինչպես կարգավորել հին թիթեղածալիչ մամլիչը

Տեսնենք, թե ինչից սկսել, որպեսզի նման ճկման պրեսը հնարավորինս արդյունավետ օգտագործվի։ Նախ գտեք օգտագործողի ձեռնարկը։ Եթե այն չկա, փորձեք գտնել այն ինտերնետում։ Այնուհետև ծանոթացեք ձեռնարկին և ինքնուրույն ստուգեք մեքենան՝ համոզվելու համար, որ նրա մասերը ճիշտ կարգավորված են։ Նավահանգիստային գծերը կարող են խառնվել կամ հնացել։ Ստուգեք արգելակման հանգույցի միացումը և համոզվեք, որ այն աշխատում է պատշաճ կերպով։ Եթե ձողին կանգ առնելու համար անհրաժեշտ են երեք պտույտ, ինչ-որ բան սխալ է։

Ստուգեք ճկման պրեսի մեխանիկայի վիճակը։ Ամենափոքր խնդիրն անգամ կարող է անվտանգության խնդիրներ առաջացնել։ Եթե ամեն ինչ կարգին է, սկսեք պատրաստել պրեսի աշխատանքային տարածքը՝ ձողն ու սեղանը։

Հանեք խաչաձև հատվածը, վերցրեք բարակ ֆայլ և մշակեք այն սեղանի մակերեսի հետ միասին։ Այսպիսով, դուք հեռացնում եք երկար տարիների օգտագործման ընթացքում առաջացած ելքերն ու կետերը, առանց մեքենան փոփոխելու։

Խաչաձև հատվածում մաքրեք անցքը, որտեղ տեղադրվում է մատրիցայի տեղադրման պտուտակը։ Նույնպես, եթե սեղանին գտնում եք կողպիչ պտուտակներ, հանեք դրանք։ Թողեք չորսը՝ սեղանի յուրաքանչյուր ծայրում երկուական։

Հանեք ձողից բոլոր բռնակները։ Մաքրեք դրանց մակերեսները և մանրակրկիտ շերտավորեք ստորին մասը։ Նախքան բռնակները տեղադրել, գտնեք մագնիտային բազկաթոռը և ցուցիչը։ Հավաքեք դրանք և վերցրեք չափումները սեղանի և ձողի միջև։ Այնուհետև անցեք բազկաթոռով և ցուցիչով ամբողջ սեղանի երկայնքով՝ դիտելով ցուցանիշները։ Կտեսնեք, որ դրանք փոքր-ինչ փոփոխվում են՝ արձագանքելով մակերեսի անհարթություններին։ Ցուցանիշները չպետք է ավելանան, երբ մոտենում եք սեղանի կենտրոնին, իսկ հետո նվազեն։ Եթե ցուցանիշները կենտրոնում ավելանում են, ճկման պրեսում հստակ խնդիր կա ձողի հետ՝ այն կորացած է։ Չնայած կենտրոնը կարգավորեք, պրեսը երբեք չի աշխատի ճշգրիտ, և այն պետք է մաքրվի, մինչև սեղանը ամբողջովին հարթ լինի։

Եթե ցուցիչի ցուցանիշները ավելանում կամ նվազում են սեղանի մեկ ծայրը մյուսին անցնելիս, ձողը հավասարակշռված չէ և դա պետք է ուղղել։ Դուք պետք է տեղափոխեք ցուցիչը և մագնիտային բազկաթոռը սեղանի ծայրը ծայրը և համոզվեք, որ ցուցանիշները չեն փոխվում։

Այս ստուգումից հետո մաքրեք ամբողջ մեքենան, սրբեք և անհրաժեշտ մասերում յուղեք։

Գործիքների պատրաստում

Ստուգեք բոլոր գործիքները։ Մաքրեք դրանք և մանրակրկիտ շերտավորեք բոլոր ելքերը և վերքերը, որոնք կարող են ազդել դրանց աշխատանքի վրա։ փնտրեք ծածկված հատվածների տզրուկները՝ մնացած մասի նկատմամբ, և դրեք կողքով՝ դրանք այլևս ճկման համար օգտագործել չի կարելի։

Այնուհետև ստուգեք S-ձև գործիքը ուղղանկյուն եզրով՝ արդյոք այն չի կորացած (տաքացում չի առաջանում)։ Դրեք ուղիղ եզրը գործիքի հետևի մասում․ եթե այն փոքր-ինչ շարժվում է, գործիքը կորացած է և օգտագործել չի կարելի։ Տակորնի կենտրոնը տարբեր մասերում չի համընկնում, ինչը վտանգավոր է։ Կորացած գործիքը թույլ է, և նրա կոտրվելը կարող է վնաս հասցնել։

Սկզբնական կոորդինատների սահմանում

Ինչպես ազդում է առանցքների շեղումը կարգավորման վրա։ Արդյունքում շատ է։ Երբ գործիքը տեղադրված է ճկման պրեսում, տարբեր գործիքների տարբերությունները ստիպում են կենտրոնի շեղումը X առանցքի ուղղությամբ, փոխելով դրա հարաբերությունը հետևի կանգառի դիրքի հետ։

Punch-ի ծայրի շեղումը ձևավորում է կորացման գիծը իր կենտրոնում․ տեղադրեք կանգառները կամ կալիբրացրեք դրանք կենտրոնի նկատմամբ։ Կան երկու մեթոդ․ մեկը ձեռքի կամ ֆիքսված կանգառների համար, մյուսը՝ պարզ մեխանիկական համակարգերի համար։

Սկսեք ձողը կենտրոնավորել ստորին «մեռած գոտում»։ Այնուհետև կարգավորեք բացումը մատրիցայի և punch-ի համար՝ թողնելով բավարար տեղ գործիքը տեղադրելու համար։ Punch-ը ձեռքով ամրացրեք ձողին, կենտրոնավորեք մատրիցան որքան հնարավոր է և ամրացրեք։ Այնուհետև տեղադրեք մատրիցան և punch-ը պրեսի մեջ փոքր բեռի տակ։

Կարգավորման մեխանիզմով բարձրացրեք և իջեցրեք punch-ը մատրիցայի տարածքում և դիտեք՝ արդյոք այն շարժվում է։ Եթե շարժվում է, punch-ը կենտրոնավորված չէ։ Կարգավորեք այն և կրկին ստուգեք՝ նկատի ունենալով, որ մեկ ծայրը փոխելիս մյուսը նույնպես փոխվում է, և կարող է անհրաժեշտ լինել մի քանի փորձ։ Այս փուլը չանցնեք։ Գործիքը պետք է կենտրոնավորված լինի, հատկապես խաչման և սեղմման օպերացիաների համար։

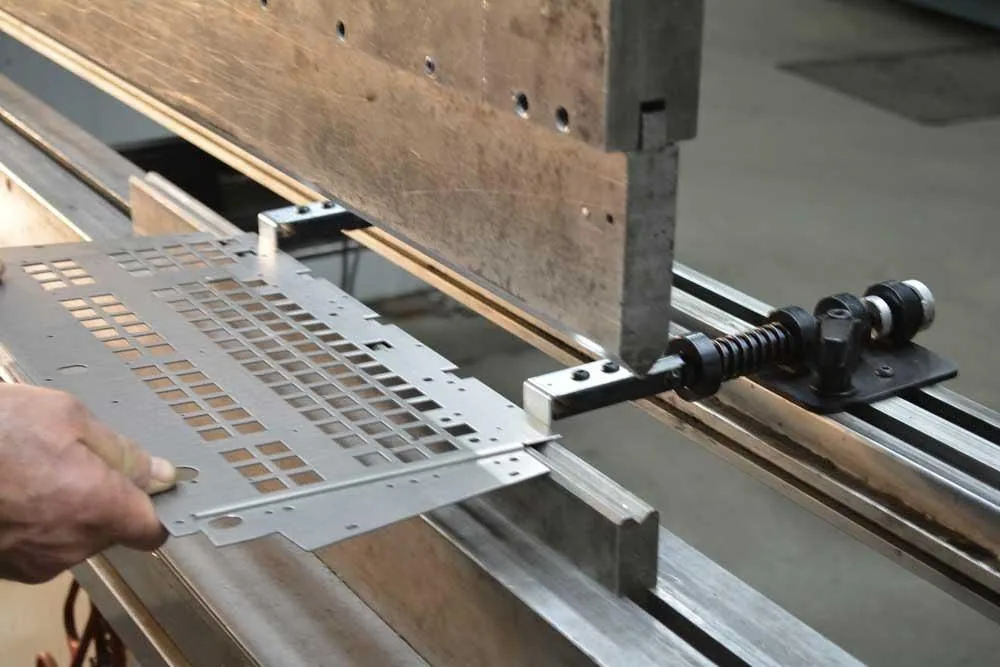

Հետին կանգառների ձեռքով տեղադրում

Չափեք ամբողջ մատրիցայի կենտրոնը՝ ոչ միայն բացումը, այլ ամբողջ գործիքի երկարությունը, և բաժեք այդ արժեքը կեսի։ Այնուհետև գումարեք այս թիվը եզրից կորացման գծի հեռավորությանը։ Կոմբինացված անկյունը սահմանեք այս արժեքին։ Օրինակ՝ եթե ամբողջ մատրիցայի լայնությունը 2 դյույմ է, իսկ ֆլանջը 3 դյույմ, կոմբինացված անկյունը սահմանեք 4 դյույմի վրա։

Տեղադրեք անկյունը մատրիցայի մոտ, և այն պահելով տեղում՝ տեղադրեք կանգառը անկյան ծայրին։ ամրացրեք։ Աշխատեք երկու կանգառների համար։ Անվտանգության նկատառումներից ելնելով՝ լավագույնը, որ այս աշխատանքը կատարեն երկու տեխնիկ։

Հիմա ձեր երկու կանգառներն արդեն չափերին համապատասխան տեղադրված են։ Սակայն հիշեք, որ այս տեղադրումը հազվադեպ է կատարյալ, և արդյունքները բարելավելու համար պետք է մի քանի փորձարարական ճկումներ կատարել․ սա սովորական գործընթաց է։

Մեխանիկական կանգառի տեղադրում

Եթե դուք տեղադրում եք մեխանիկական կանգառ խիստ կամ ճշգրիտ գործիքի համար, նախ ֆիզիկապես հետ քաշեք հետևի կանգառը, շարժեցրեք այն շարժման վերջը և ամրացրեք։ Այնուհետև գտնեք կանգառի բլոկը։

Սահմանեք թվային սկալան V-պրոֆիլի կենտրոնից կանգառի վերջը և տեղափոխեք այն այս արժեքին։ Երկու բլոկներն ամուր տեղավորվում են մատրիցայի և punch-ի միջև փոքր բեռի տակ։ Հետո ֆիզիկապես մոտեցրեք կանգառները բլոկների ծայրերին և ամրացրեք։ Հետևի կանգառը կալիբրված է կորացման կենտրոնի նկատմամբ, և նույնիսկ պարզ կառավարման սարքը կարող է այն տեղաշարժել տեղում։

Ուշադրություն դարձնելու է, որ որքան հնարավոր է, միշտ փորձեք ծրագրավորել ձևավորման կարգը՝ կենտրոնի գծի կողմի շարժումով։ Այս կերպ մեխանիկական խաղը կաշխատի ձեր օգտին, ոչ հակառակը։

Հեղինակ՝ Սթիվ Բենսոն, The Fabricator
